Thales APAR – Sursa: wikipedia.org
(*) – In realitate e vorba de ce ar avea nevoie ESSM dar nu suna asa de secsi ca MK 41.
Totusi subiectul e dependenta ESSM (sau SM-2), intr-o configuratie moderna, de un numar suficient de canale-tinta. In ciuda optimizarilor time-sharing gen ICWI, exista inca o limita fizica a iluminatoarelor mecanice peste care nu se poate trece decat cu tehnologia ESA.
Foarte putin surprinzator, solutiile au ca puncte comune catargele “monolit”/”integrale” si tehnologia AESA cu patru antene fixe.
Intr-o dezordine aleatoare:
Thales APAR (I-Mast 500)
Decanul de varsta, greutate, performante si, cel mai probabil, pret: APAR (Active Phased Array Radar, foarte descriptiv) este deja folosit operational de “fregatele” (in realitate distrugatoarele AA) De Zeven Provincien olandeze, F124 Sachsen germane si Ivar Huitfeldt daneze.
Ultima varianta, mai prietenoasa cu cei (putin) mai mici este instalarea APAR in catargul Thales I-Mast 400, avand ca rezultant, natural, I-Mast 500.
Thales I-Mast 500 – Sursa: defence.pk
I-Mast 400 vine deja cu un radar multifunctional de cercetare si descoperire tinte in banda S (E/F), radarul de navigatie si sistemul IFF iar prin adaugarea APAR (banda X sau I/J) integreaza toti senzorii necesari, mai putin radarul aerian de cercetare si avertizare cu raza lunga, care este insa “emblema” distrugatoarelor AA dedicate. Cele trei clase mentionate mai sus folosesc Thales SMART-L insa fregatele “normale”, adica nave multifunctionale cu ceva inclinatie pentru lupta anti-submarin, nu ar avea nevoie decat de I-Mast.
Problema cu I-Mast 500 este greutatea: daca I-Mast 400, la o amprenta de 8x8m, cantareste “doar” 52 de tone, un I-Mast 500, la o amprenta de 10x10m, are mari sanse sa scufunde orice fregata mai mica de 4-5.000tone. Sau macar sa o rastoarne. Iar fregatele mai mari nu prea mai sint fregate.
Punctul forte: Thales pretinde ca are nevoie de doar doua zile pentru instalare, daca cerintele referitoare la “utilitati” sint respectate.
CEAFAR/CEAMOUNT
Pachetul australian compus dintr-un radar multifunctional CEAFAR si iluminatorul CEAMOUNT (ambele AESA) nu e folosit decat de localnici. E in mod clar mai compact, mai usor si, din nou probabil, mai ieftin decat oferta Thales. Cu performantele corespunzatoare. Este insa o modernizare folositoare fregatelor adevarate, fiind instalat pe navele de clasa ANZAC (mai cunoscute in Europa drept MEKO 200).

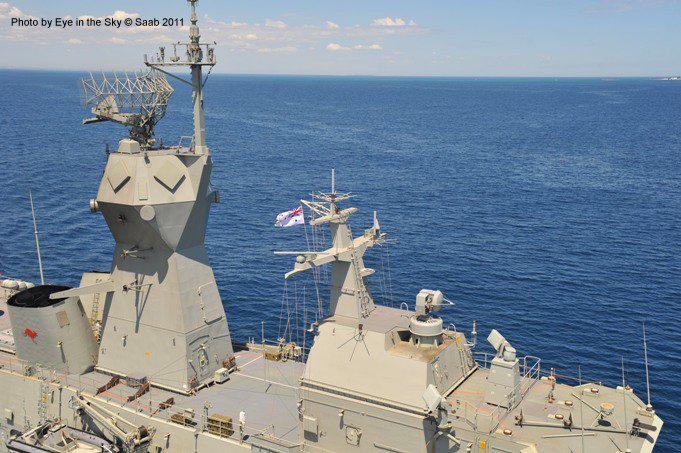

CEAFAR/CEAMOUNT, bonus SPS-49 – Sursa: cea.com.au
Solutia nu integreaza radarul aerian cu raza lunga, acesta tronand totusi stinger in varful catargului, australienii avand instalat pe fregatele lor un tip de radar legacy, AN/SPS-49, similar cu Marconi Type 967 inca prezent pe T22R, cu deosebirea ca SPS-49 este inca in uz si intretinerea nu e o asa de mare problema. Acelasi rationament legat de (in)utilitatea radarelor cu raza lunga pe fregate ne-anti-aeriane a fost facut si de gospodarii australieni care totusi au lasat SPS-49, “sa fie, nu strica, poate totusi va folosi candva”.
Aselsan CAFRAD

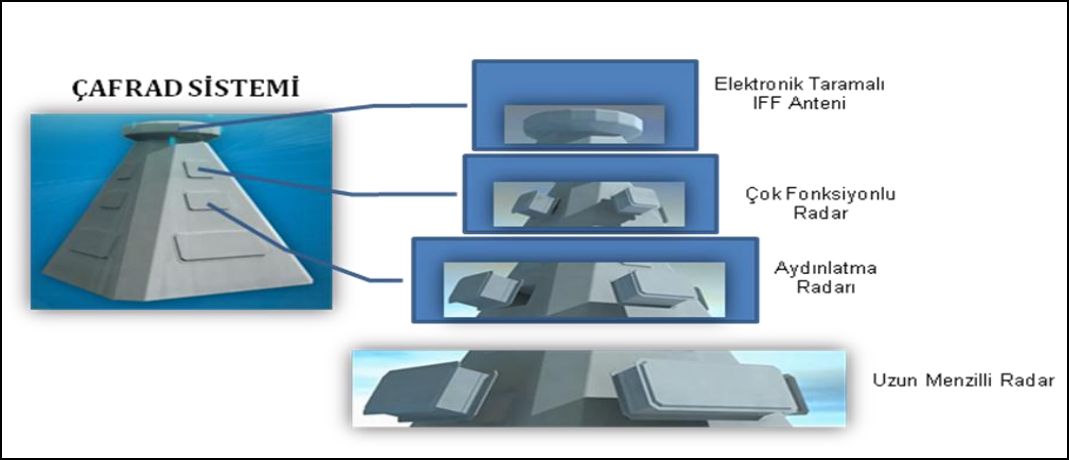

Aselsan CAFRAD – Sursa: defence.pk
Inca in faza de proiect, se apropie de finalizare (insa cum se stie, toate proiectele sint 99% finalizate in 99% din timp). Fata de celelalte variante, integreaza nu numai radarul multifunctional si iluminatorul ci si radarul aerian cu raza lunga, toate de tip AESA cu antene fixe fabricate cu tehnologie GaN.
Evident ca va fi instalat pe distrugatoarele anti-aeriene TF-2000, care mai au insa ceva de asteptat pana la lansare. Daca e prea frumos ca sa fie adevarat, probabil ca asa si e.
Ofertele “bune” sint deci destul de limitate si asta ar fi una din piedicile adoptarii ESSM pe navele mai mici decat un distrugator, in cazul in care se doreste performanta corespunzatoare secolului actual. Dar se pot face, evident, si unele compromisuri, mai ales cand traiesti cu 100 de ani in urma. Asta pana la aparitia ESSM Block 2.
